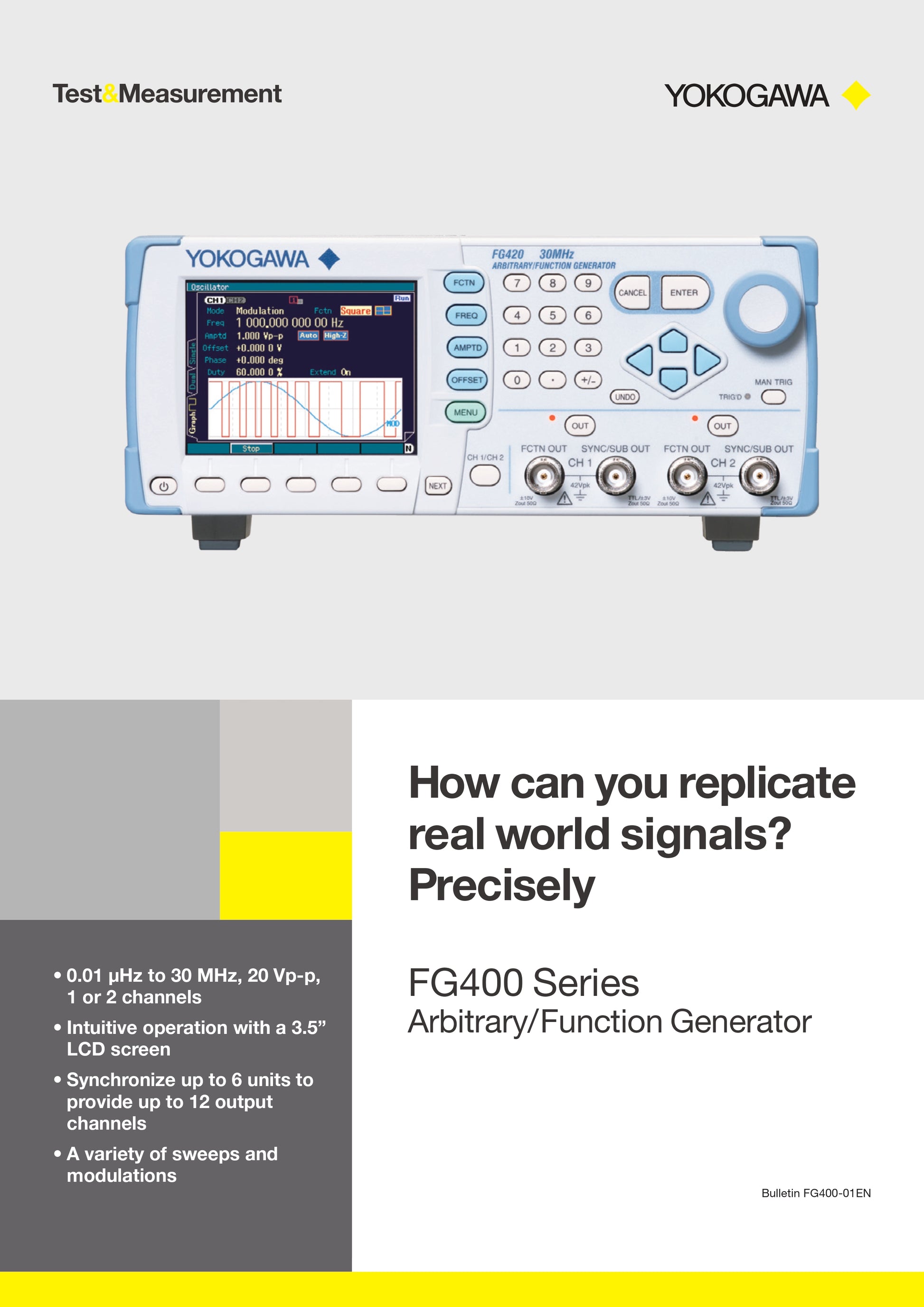

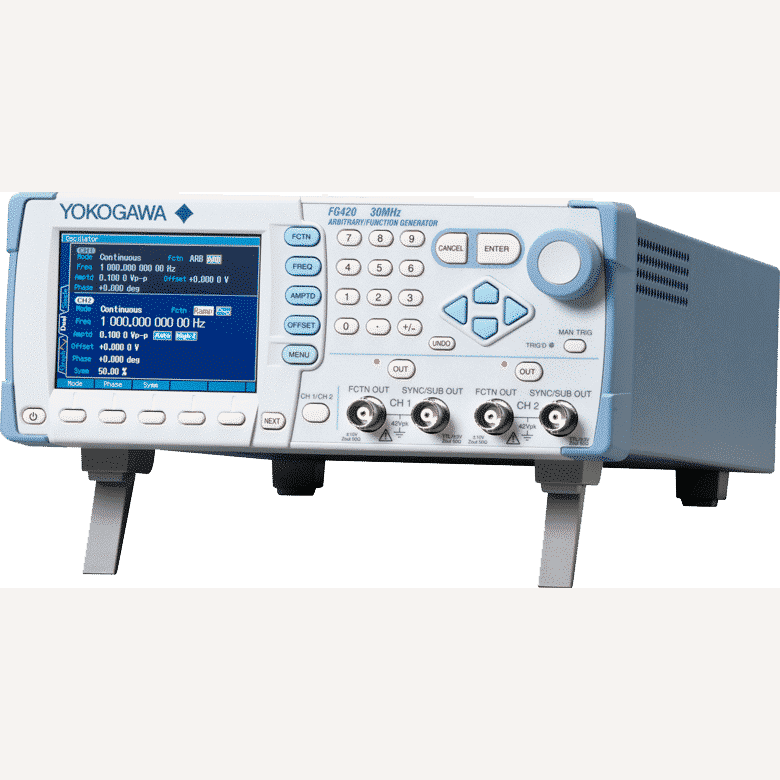

مولد وظائف/تعسفي يوكوجاوا FG410 - قناة واحدة، 30 ميجاهرتز، خرج 20 فولت/فولت، شاشة LCD مقاس 3.5 بوصة، مسح، اندفاع، تعديل عرض النبضة، واجهة USB/GPIB

مولد الوظائف التعسفي Yokogawa FG410 - قناة واحدة، 30 ميجاهرتز

ملخص:
يوكوجاوا FG410 هو مولد ترددات عشوائية/وظيفية عالي الأداء، يوفر تنوعًا استثنائيًا في أشكال الموجات، ودقةً، وتحكمًا. يتميز بشاشة TFT LCD مقاس 3.5 بوصة، ونطاق إخراج واسع يصل إلى 30 ميجاهرتز، ويدعم أوضاع المسح والتعديل المتقدمة، وهو مثالي للاختبار والتطوير في الإلكترونيات والسيارات والاتصالات.

الميزات الرئيسية:

• 1 قناة إخراج (معزولة، حتى 42 فولت)
• نطاق التردد: من 0.01 ميكروهرتز إلى 30 ميجاهرتز (جيب)، 15 ميجاهرتز (مربع/نبضي)، 5 ميجاهرتز (أخرى)
• السعة: حتى 20 فولت-فولت (مفتوح)، 10 فولت-فولت (50 أوم)

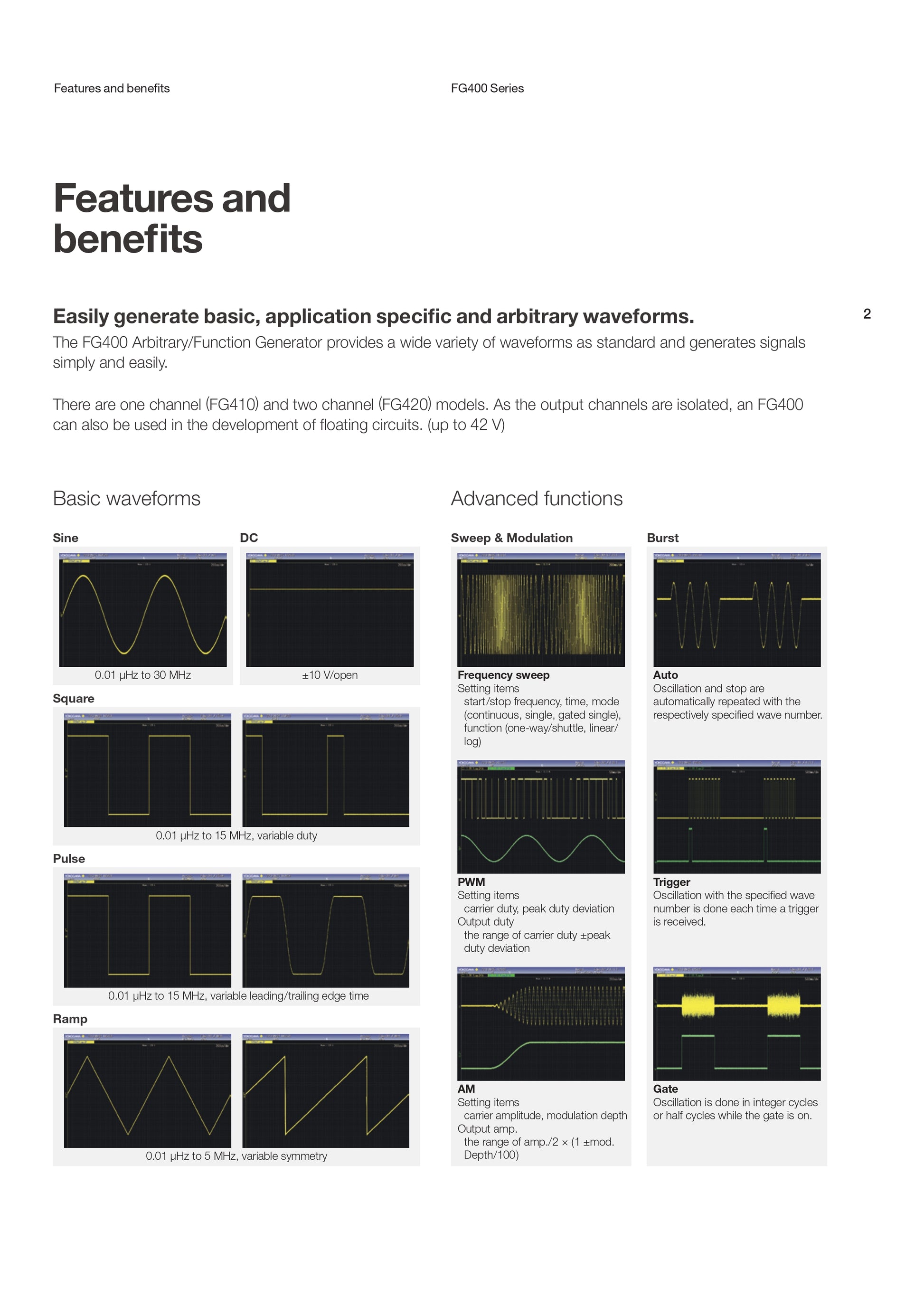

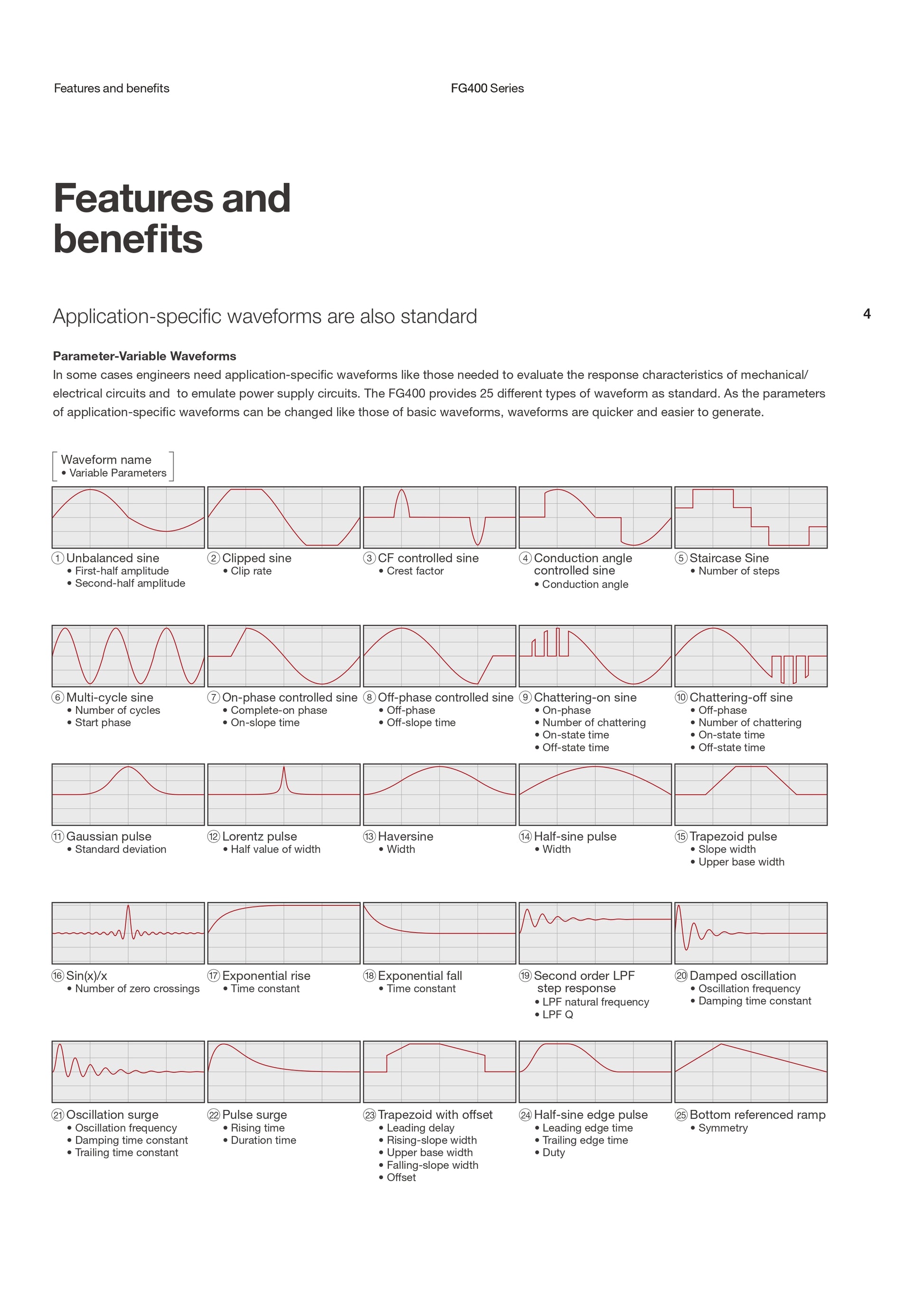

• أشكال الموجة الناتجة: جيب، مربع، نبضة، منحدر، ضوضاء، تيار مستمر، عشوائي، متغير المعلمة

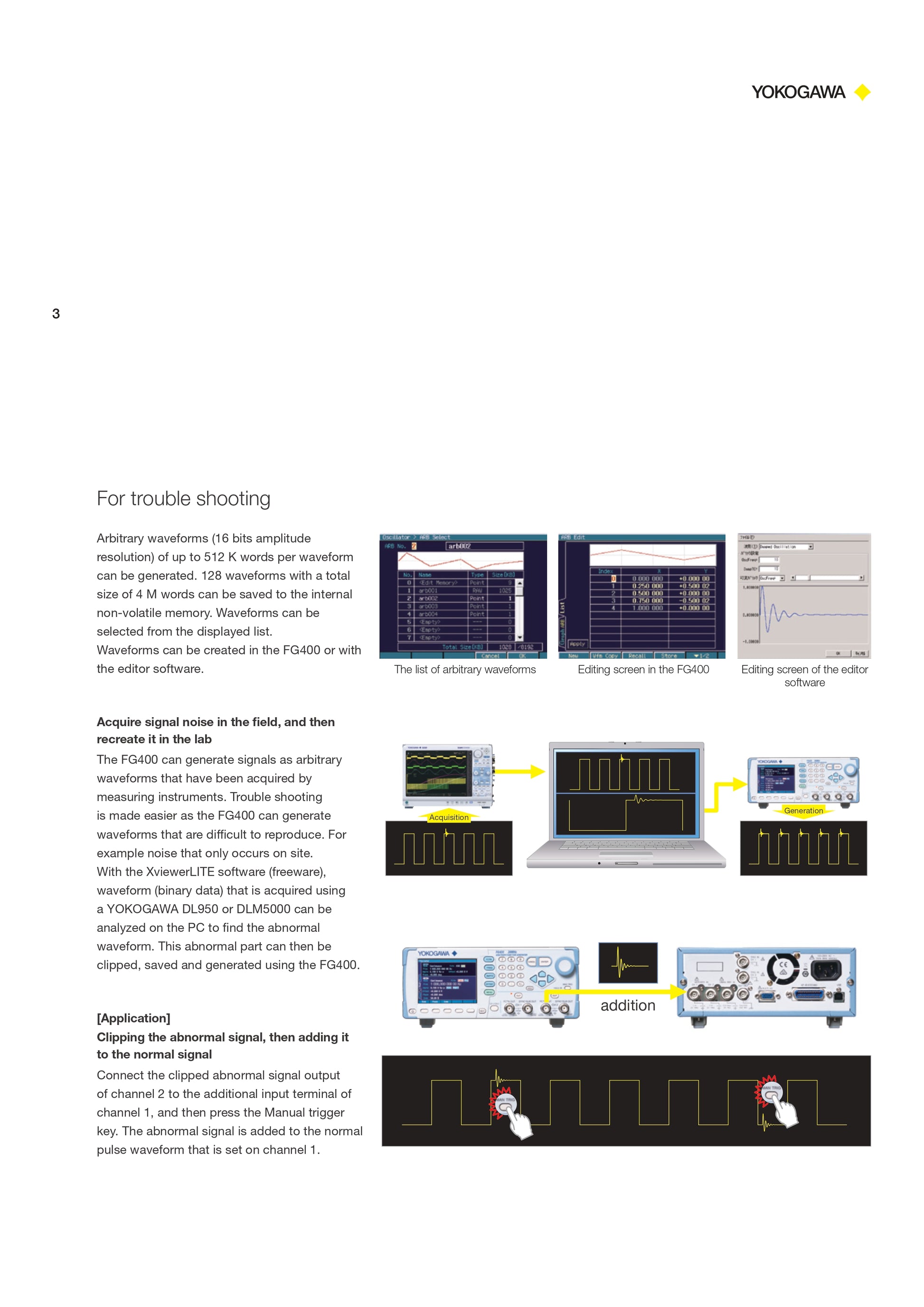

• دقة شكل الموجة: 16 بت، ما يصل إلى 512 ألف كلمة لكل شكل موجة عشوائي
• شاشة LCD ملونة مقاس 3.5 بوصة للتنقل السهل وتحرير الأشكال الموجية
• ذاكرة داخلية لـ 128 شكل موجة / 4 ملايين كلمة

الوظائف المتقدمة:

• التعديل: AM، FM، PM، FSK، PSK، PWM
• المسح: التردد، الطور، السعة، إزاحة التيار المستمر، الواجب (خطي/لوغاريتمي) مع أوضاع مختلفة
• انفجار: أوضاع تلقائية/مشغلة/بوابة/بوابة مشغلة مع التحكم في الطور

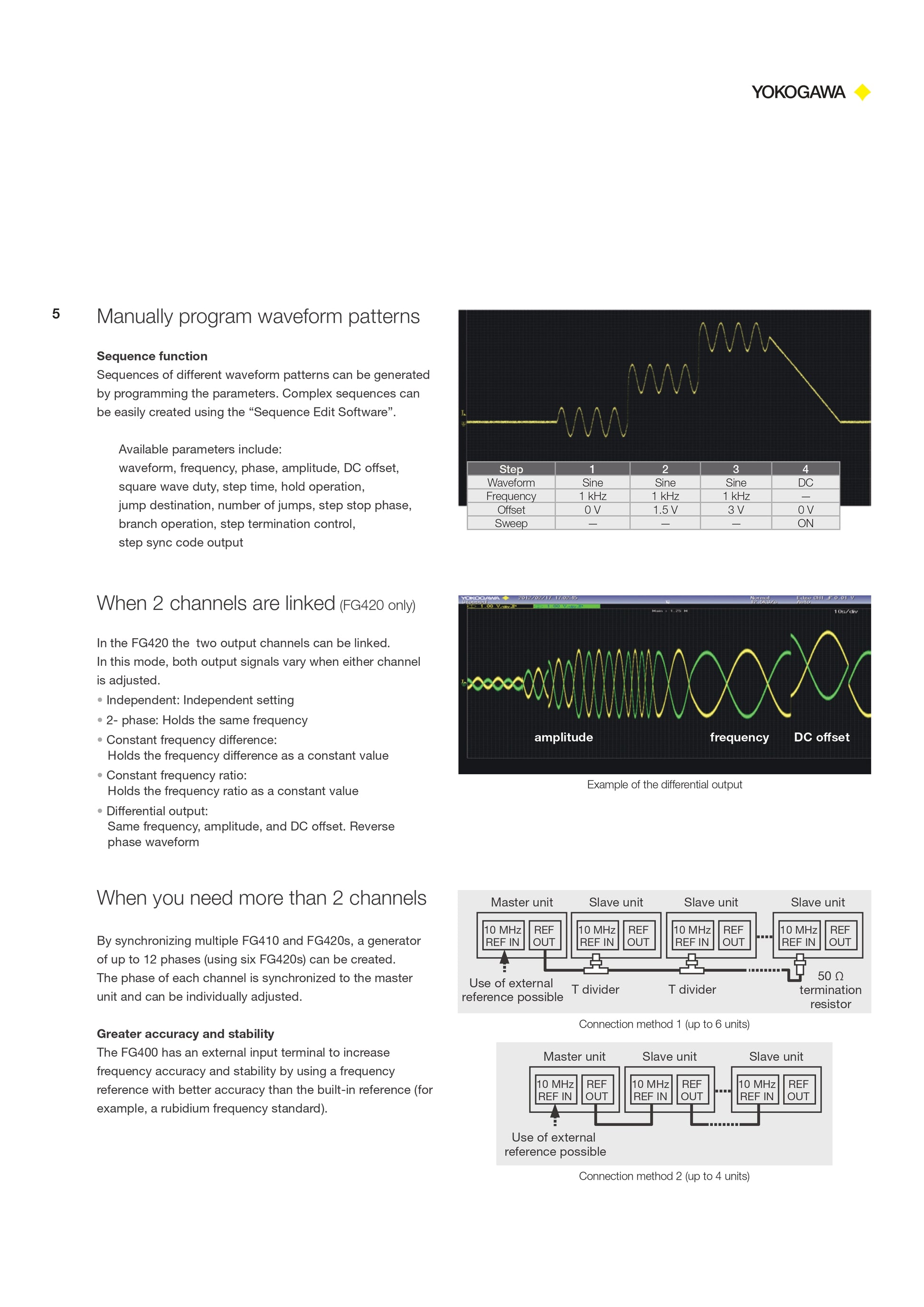

• وضع التسلسل: تسلسل مكون من 255 خطوة مع التحكم في التردد والسعة والطور والإزاحة وشكل الموجة
• مخرجات المزامنة: مستوى TTL لإشارة التشغيل أو العلامة

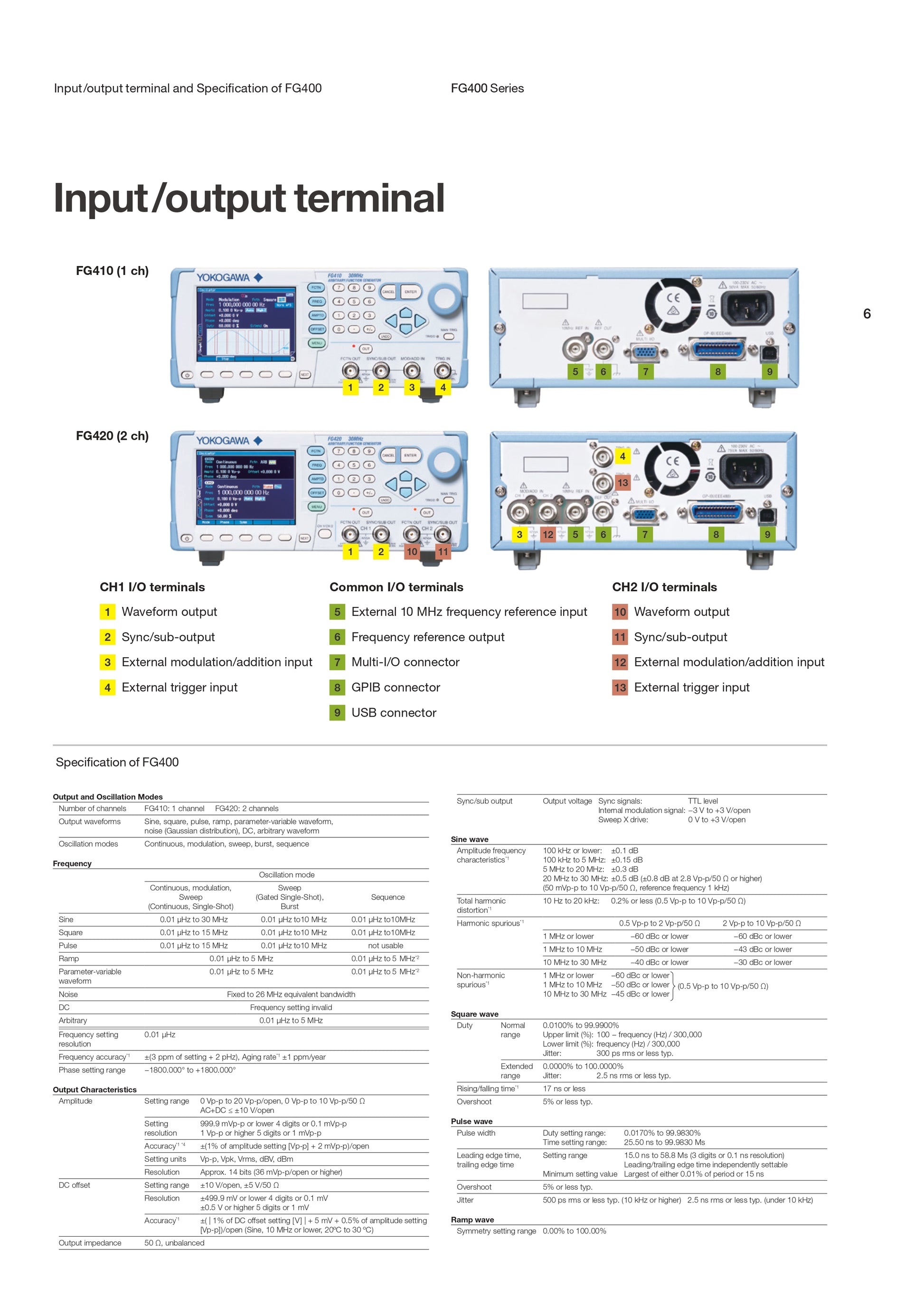

الاتصال:

• الواجهات: USB (النوع A/B)، GPIB
• مدخل التعديل الخارجي ومخرج المزامنة
• مدخل/مخرج مرجعي خارجي 10 ميجا هرتز للمزامنة

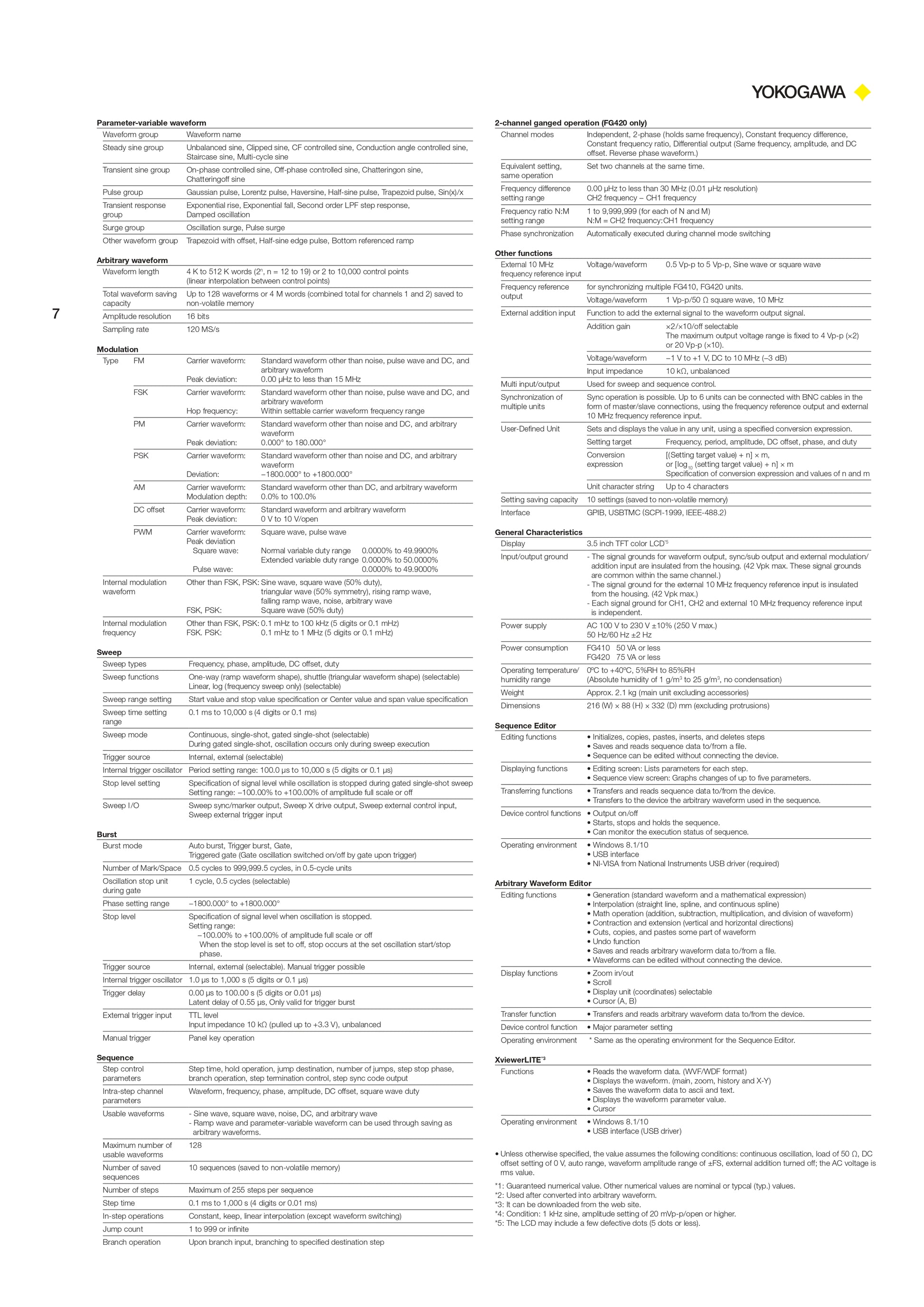

المواصفات العامة:

• الشاشة: شاشة LCD ملونة TFT مقاس 3.5 بوصة

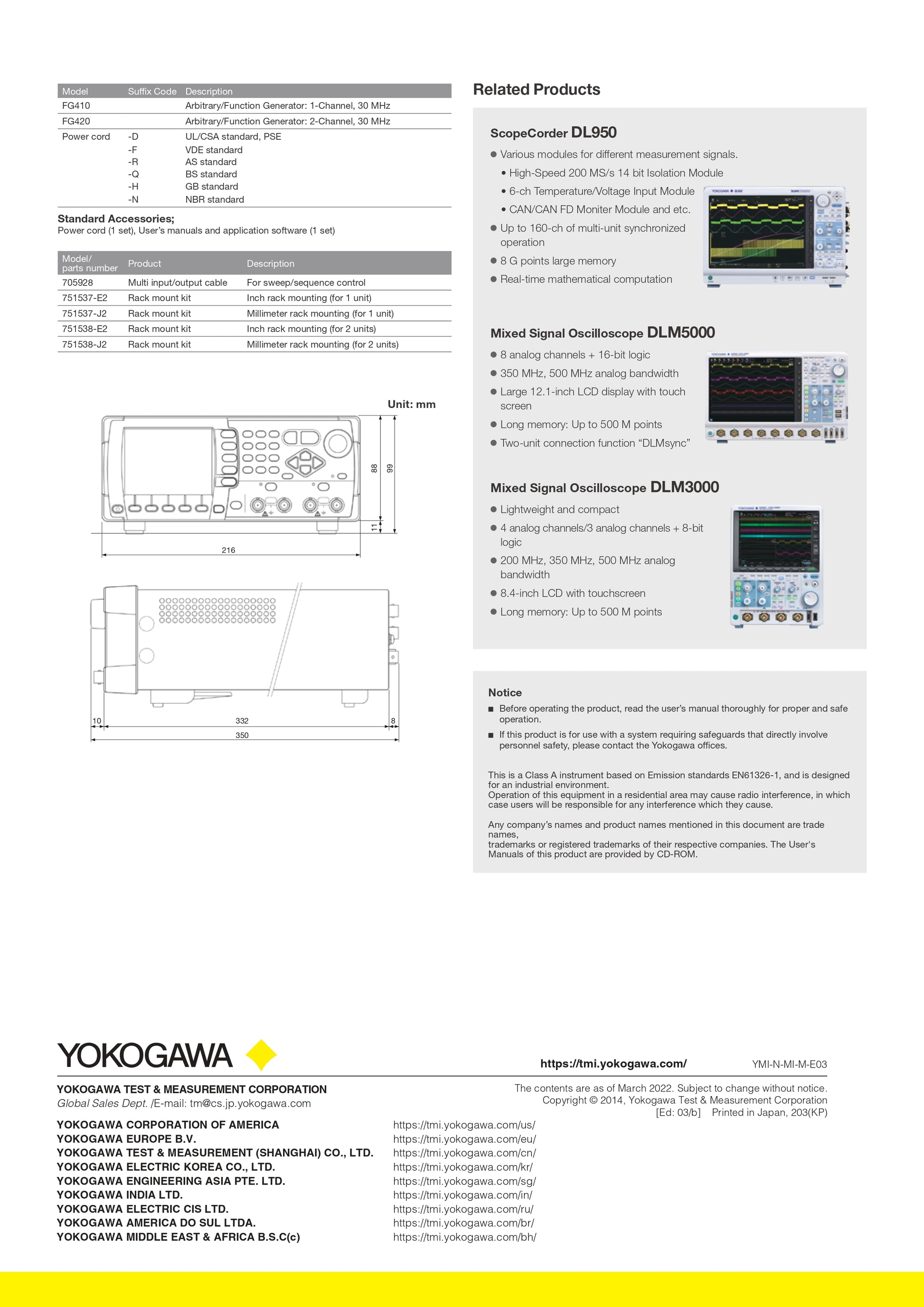

• الأبعاد: 216 (عرض) × 88 (ارتفاع) × 332 (عمق) ملم
• الوزن: حوالي 2.1 كجم
• مصدر الطاقة: 100–230 فولت تيار متردد، 50/60 هرتز

التطبيقات:
مثالي لاختبار الدوائر التناظرية، ومحاكاة شكل الموجة، ومحاكاة المستشعر، والتحقق من صحة الأنظمة المضمنة، وتوليد إشارة متعددة المراحل.
