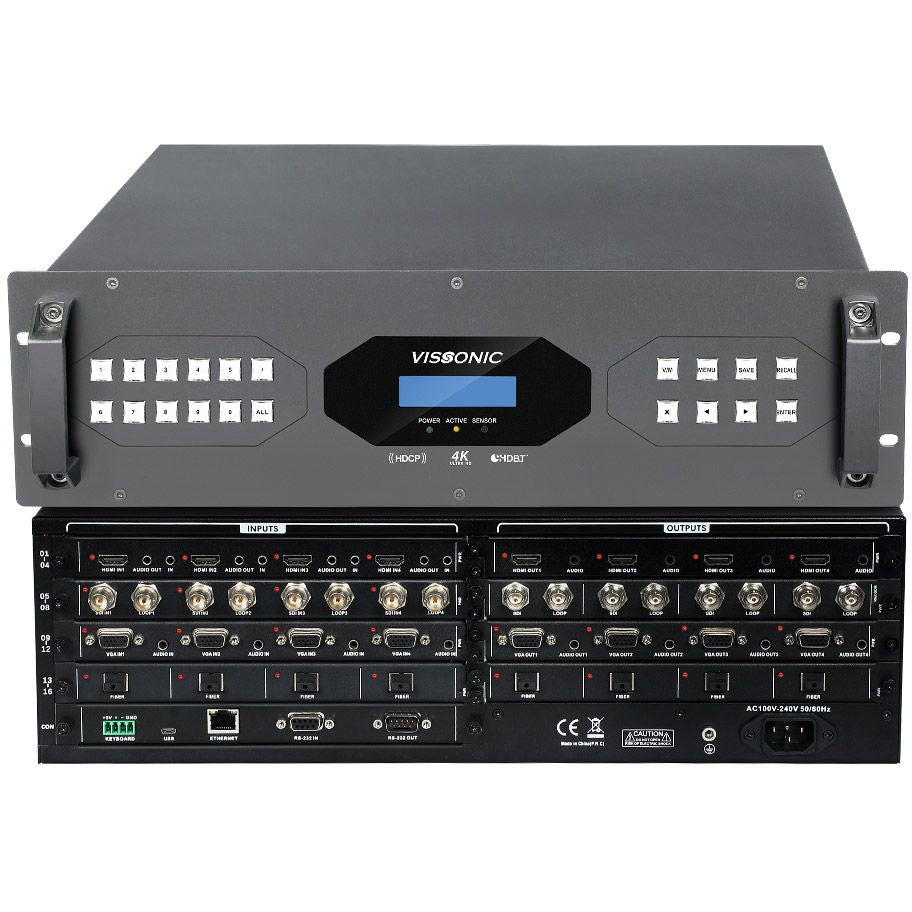

معالج حائط فيديو معياري بدقة 4K مقاس 16×16 بوصة من VISSONIC VW-VM1616 (سلسلة X9)
VW-VM1616 هو هيكل VISSONIC متوسط المدى، مزود بـ 16 مدخلًا/16 مخرجًا، من سلسلة X9، مصمم لبيئات العرض بالغة الأهمية، مثل مراكز القيادة واستوديوهات البث وقاعات المؤتمرات. يعتمد على عتاد FPGA خالص، ويدعم التحويل السلس بدقة 4K بتردد 60 هرتز، ومرونة بطاقات الإدخال/الإخراج المعيارية، والتحكم في KVM، والتكامل مع أجهزة متعددة، وفك تشفير IPC، وخيارات إضافية لأداء موثوق على مدار الساعة.
الميزات الرئيسية
• هيكل معياري يدعم بطاقات الإدخال/الإخراج القابلة للتبديل السريع (HDMI، SDI، DVI، VGA، HDBaseT، Fiber، IP)
• التبديل السلس بدقة 4K 4:4:4 مع بنية FPGA - بدون تأخير أو خلل
• التحكم البصري عبر الكمبيوتر الشخصي/الويب/الهاتف المحمول باستخدام تخطيط جدار السحب والإفلات
• وظائف النافذة: التجوال، التكبير/التصغير، صورة داخل صورة/صورة منبثقة، الشعار، اللافتة، صورة الخلفية
• دعم KVM للوحة مفاتيح/ماوس واحدة على أجهزة كمبيوتر متعددة
• تدعم بطاقة فك تشفير IPC ما يصل إلى 100 موجز لكاميرا IP مع تخطيطات شاشة مقسمة
• واجهات تحكم متعددة: RS-232، RS-422/485، الأشعة تحت الحمراء، واجهة المستخدم على الويب، اللوحة الأمامية، شاشة اللمس KVM الاختيارية
• التكرار من خلال بطاقات التحكم المزدوجة ووحدة إمداد الطاقة الاحتياطية الاختيارية
• مراقبة في الوقت الفعلي: درجات الحرارة، وسرعة المروحة، والتنبيهات؛ والتبديل السريع للإدخال/الإخراج والتحكم التلقائي في المروحة المواصفات (هيكل VW-VM1616)
| المدخلات/المخرجات |
16 × مدخل، 16 × مخرج (بطاقة واحدة = 4 منافذ) |
| فتحات البطاقات |
4 فتحات إدخال + 4 فتحات إخراج؛ مزيج من HDMI/DVI/VGA/SDI/HDBaseT/Fiber/IP |
| أقصى دقة |
4K×2K بمعدل 60 هرتز لكل منفذ، ألوان 4:4:4 |
| عرض النطاق الترددي لللوحة الخلفية |
~6.75 جيجابت في الثانية لكل مسار بطاقة |
| حجم الهيكل |
3 وحدات (445 × 400 × 132 مم) |
| سحب الطاقة |
< 18 واط (وحدة التحكم فقط) |
| التكرار |
بطاقة تحكم واحدة (مزدوجة اختيارية)، وحدة إمداد طاقة احتياطية اختيارية |
| واجهات التحكم |
RJ45 (10/100 ميجابت في الثانية)، RS-232/422/485، الأشعة تحت الحمراء، شاشة LCD/أزرار اللوحة الأمامية، واجهة مستخدم الويب، شاشة تعمل باللمس (اختياري) |
| الإشارات المدعومة |
HDMI 2.0، DVI ثنائي الارتباط، HDBaseT 4K، 3G-SDI، VGA، YPbPr، الألياف، IP، مركب |
| EDID و HDCP |
إدارة EDID، HDMI1.3a، HDCP1.3، التوافق مع DVI 1.0 |
| درجة حرارة التشغيل |
0 درجة مئوية – 50 درجة مئوية، < 90% رطوبة نسبية |
في الصندوق
• هيكل VW-VM1616 (فارغ)
• وحدة إمداد الطاقة
• آذان الرف، وأدوات التثبيت، ولوحة التحكم الأمامية
• دليل البدء السريع؛ رابط تنزيل البرنامج
