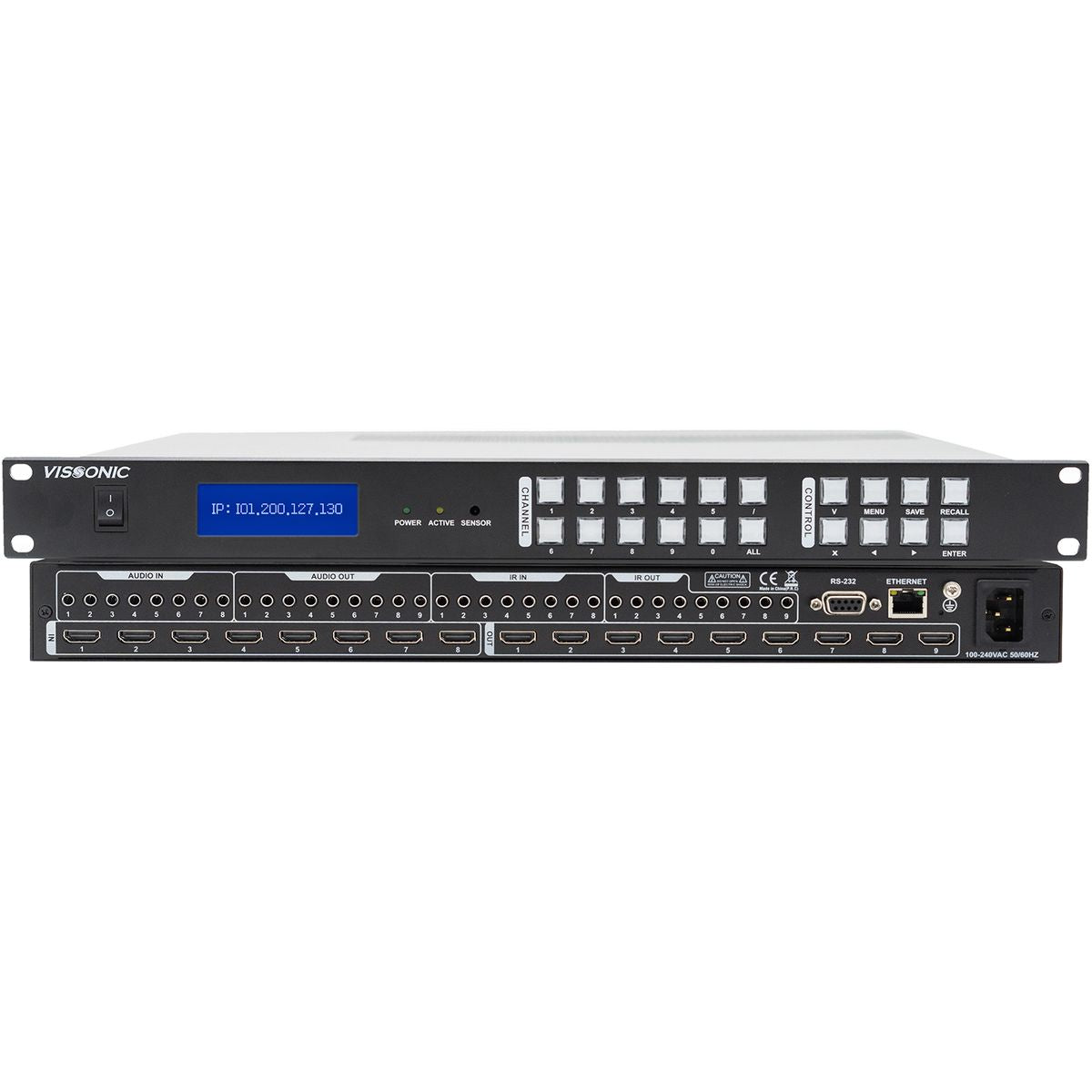

VIS-UHD0809-M-VW هو مُبدِّل مصفوفة احترافي بدقة 4K UHD سلسة 8x9 ومعالج تجميع، مُصمَّم لتطبيقات الصوت والصورة المتقدمة. بفضل التبديل الفوري بدقة 4K عند 60 هرتز بمعدل 4:4:4، وعتاد FPGA خالص، يضمن دقة نقل الإشارة ومرونة تشغيل الشاشات المتعددة. يدعم منفذ الإخراج التاسع وضعي جدار الفيديو المخصص أو مراقبة نقاط الوصول (POP)، وهو مثالي لمراكز التحكم والاستوديوهات وشاشات المؤتمرات.
الميزات الرئيسية
• 8 مداخل HDMI و9 مخارج HDMI مع تبديل سلس بدقة 4K@60 هرتز (4:4:4)
• يدعم أوضاع الشاشات المتعددة: PIP، وشبكة 3x3، وPOP (شاشة كبيرة واحدة + 3/5/7 شاشة صغيرة)
• تراكب الشعار، وتمرير الترجمة، وقص الإدخال، والتحكم في التجميد
• تبديل مستقل للصوت والأشعة تحت الحمراء 8x9
• مولد نمط اختبار مدمج مع 11 وضعًا
• إدارة EDID المتقدمة، ودعم HDCP 2.2
• التحكم عبر اللوحة الأمامية، وRS232، وTCP/IP، وواجهة المستخدم الرسومية على الويب
• إدارة متعددة المستخدمين مع أدوار مخصصة وإعدادات مسبقة
• تصميم يعتمد على FPGA لضمان تشغيل فائق الاستقرار وعمر طويل
تحديد
| مدخلات الفيديو |
8 منافذ HDMI (HDMI 2.0، HDCP 2.2) |
| مخرجات الفيديو |
9 منافذ HDMI (بما في ذلك المنفذ التاسع متعدد الشاشات) |
| إدخال وإخراج الصوت |
8x مدخل تناظري، 9x مخرج تناظري؛ 8x مدخل الأشعة تحت الحمراء، 9x مخرج الأشعة تحت الحمراء |
| أقصى دقة |
4096 × 2160 عند 60 هرتز (4:4:4) |
| واجهات التحكم |
RS-232، TCP/IP (واجهة المستخدم الرسومية للويب)، اللوحة الأمامية |
| أنماط الاختبار |
11 أنماط إشارة مدمجة (إدخال/إخراج) |
| ميزات الصوت |
التحكم في مستوى الصوت، كتم الصوت، تضمين/إلغاء تضمين الصوت، مفتاح المصفوفة |
| إدارة EDID |
قراءة أو تحديث أو استخدام ملفات تعريف EDID المضمنة |
| مزود الطاقة |
تيار متردد 110–240 فولت |
| استهلاك الطاقة |
100 واط كحد أقصى |
| حجم الرف |
1 وحدة (482 × 350 × 46.3 مم) |
| وزن |
3.5 كجم |
| درجة حرارة التشغيل |
0 درجة مئوية ~ +50 درجة مئوية |
| درجة حرارة التخزين |
-20 درجة مئوية ~ +70 درجة مئوية |
| متوسط الوقت بين الأعطال |
30,000 ساعة |
في الصندوق
• معالج مصفوفة VIS-UHD0809-M-VW
• كابل الطاقة
• كابل التحكم RS-232
• مجموعة تثبيت على الرف
• دليل المستخدم
